Redes y grafos. Nociones básicas

1. Representación grafica

2. Representación matemática.

3. Tipos de redes

4. Tipos de relaciones

1. Representación grafica

Las imágenes transmiten de manera eficaz y rápida gran cantidad de información cuando se trata de formas y configuraciones, no es por tanto extraño que Moreno recurriese a la representación grafica, que denomino sociograma, para mostrar las relaciones dentro de un grupo social.

Figura 1. Sociograma

La forma tradicional representa a los actores con nodos y las relaciones o vínculos con líneas, incluyendo puntas de flecha cuando es necesario indicar relaciones con sentido ( v.g.: jerarquía). La representación grafica de una red social es por tanto un conjunto de nodos unidos por líneas (o flechas) que representan respectivamente los actores y las relaciones existentes entre ellos. Utilizaremos en el futuro indistintamente, por comodidad, los términos que hacen referencia al objeto real como a su representación grafica: nodos / actores, relaciones / líneas (flechas).

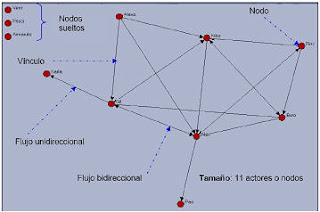

Figura 2. Red de ayuda

La dirección de las flechas indican que la relación va desde el actor origen al actor destino. La figura 2 muestra como algunos actores sostienen una relación de ayuda reciproca, mientras que otros solo la proporcionan o la reciben

2. Representación matemática.

Las representación graficas son muy útiles para mostrar información sobre redes sociales, no obstante cuando el numero de actores o de relaciones es muy elevado el análisis se dificulta enormemente o resulta impracticable. Es por ello que una representación matemática con la que formalizar y operar ha de resultar de gran ayuda.

La teoría de grafos y el cálculo matricial. han proporcionado herramientas muy valiosas para estudiar las redes. La teoría de grafos tiene su antecedente en la ingeniosa respuesta de Euler en el año1.736, al problema formulado por su población, de si era posible recorrer todos los sietepuentes de Könisberg sin pasar dos veces por el mismo puente. Su repuesta consistió en representar y estudiar el problema como un grafo, representando los puentes con líneas y las dos orillas y las dos islas con puntos. Euler concluyó que el problema no tenia solución, dado que solo los puntos de inicio y final (dos puntos) podían tener un numero impar de enlaces y el grafo tenia mas de dos puntos (cinco) con enlaces impares.

Con su respuesta Euler nos mostró, como apunta A. Barabasi (Linked), que : “los grafos o las redes a las que representan tienen propiedades ocultas, bajo su estructura que limitan o multiplican nuestra capacidad para hacer cosas con ellas” y que por tanto ha de resultar muy provechoso estudiar y descubrir esas propiedades paras entender las redes.

Figura 3. Los puentes de Könisberg

Durante la década de los años cincuenta se intentaron aplicar, con poco éxito, diferentes modelos matemáticos a la estructura de las relaciones interpersonales. En 1956 Cartwright y Harary aplicaron las ideas de la teoría de grafos al estudio de las redes sociales. La teoría de grafos es un conjunto de axiomas y formulas con las describir propiedades de las estructuras formadas por el conjunto de puntos (actores) y líneas (relaciones) que representan una red. La teoría de grafos con el apoyo del análisis matricial son la base de las aplicaciones informáticas (ver enlaces al final del articulo) y gracias a la potencia de calculo actual de los ordenadores factible abordar el análisis de redes muy complejas.

En la figura 4 vemos un ejemplo de cómo representar grafica y matricialmente una sencilla red de amistad entre cuatro personas

Figura 4. Matriz de adyacencia de una red de amistad

Utilizaremos las filas y las columnas de una matriz para mostrar las relaciones entre nodos y la denominamos matriz de adyacencia. En su forma más simple es una matriz cuadrada con tantas filas y columnas como nodos, y en cuyas celdas se anota un cero o uno para indicar la ausencia o presencia de la relación. Las filas por convención representan el origen y la columna el destino. Cuando existe reciprocidad total en las relaciones la matriz es simétrica.

3. Tipos de redes

Existen diferentes tipos de redes en función de cómo son los nodos, las relaciones y las configuraciones de la red. Iremos profundizando en los diferentes tipos de red en posteriores artículos.

En función de los nodos:

• Redes de modo-1: Todos los nodos (actores) son de la misma naturaleza siendo las relaciones entre ellos directas.
• Redes de modo-2: Existen dos tipos de nodos; unos nodos representan a los actores y otros nodos representan a los grupos a que pertenecen los actores o a sucesos con los que se les asocian. Por ejemplo: consejeros y consejos de administración. Actores y películas en las han participado (ver el enlace 2. al Oráculo de Kevin Bacon)

En función de las relaciones:

• Por su valor: Digitales, cuando solo consideramos la presencia (1) o ausencia (0) de la relación entre actores. Valoradas, cuando se tiene encuenta la intensidad de la relación.
• Por su dirección: Direccionadas, también denominadas dígrafos, cuando es relevante el sentido de la relación, por ejemplo en la relación de jerarquía (Juan es el jefe de Pedro). No direccionadas, en los casos en que la dirección no tiene significado, por ejemplo la relación de vecindad.
• Por el numero de relaciones: Múltiples o sencillas. En ciertas ocasiones resulta interesante Mostar las diferentes relaciones que existen entre los actores. En un departamento, por ejemplo, pueden existir relaciones de jerarquía, amistad, apoyo, parentesco, etc. El estudio de redes múltiples enriquece la perspectiva social aunque complica su análisis.

En función de su configuración:

• Centralizada: Todos los nodos son periféricos menos uno, que es el central
• Descentralizada: Los nodos se conectan a través de los centros colectivos centralizados
• Distribuida: Todos los nodos tienen la misma importancia

Figura 5. Redes centralizada, descentralizada y distribuida

• Centro/periferia: Un centro con actores muy relacionados unos con otros rodeados de un amplio numero de actores periféricos.
• Heterarquia: Red en la que todos los actores están igualmente relacionados con todos los demás actores.
• Clusters (agrupamientos): Redes con grupos que muestran mayor densidad de relaciones con los actores del grupo que con actores fuera del grupo.

Las configuraciones de las redes sociales tienen un carácter funcional, la estructura de las relaciones favorece o dificulta la acción colectiva y la acción individual de cada actor, consecuencia de sus respectivas posiciones en la red. Tendremos oportunidad de ampliar y detallar estos aspectos en los próximos artículos.

4. Tipos de relaciones

Las relaciones son la argamasa con la que se vinculan los nodos y se construyen las redes. Borgatti nos propone los siguientes tipos de relaciones:

• Semejanzas: Incluyen las relaciones de proximidad temporal y espacial. La pertenencia a grupos, o asistencia a eventos. O compartir atributos significativos como raza, genero, ideología, etc. Estas semejanza no son en si una relación, sino mas bien una condición o estado que aumenta las probabilidad de que se generen otros tipo de relación.
• Relaciones sociales: Son las consideradas como las tales por los sociologos Asi tenemos. Parentesco: madre, sobrino, etc. Diferentes roles: amigo, jefe de , estudiante de, etc. Afectivas: amor, odio, etc. Cognitivas: conocer, saber de algo, etc. Estas relaciones al igual que las de semejanza son conceptualizadas como continuas. Mientras que las relaciones de interaccion son conpetualizadas como discretas, es decir pueden contarse los sucesos durante un periodo de tiempo.
• Interacciones: Relaciones sexuales, hablar con, aconsejar, ayudar, dañar, etc. Las interacciones son facilitadas por un contexto de relaciones sociales al igual que las interacciones sirven para desarrollas las relaciones sociales.
• Flujos: Son las cosas tangibles e intangibles que son transmitidas en las interacciones. Información, creencias e ideas son transmitidas a través de la comunicación, los virus mediante el contacto o cercanía física, etc.

Figura . Tipos de relaciones

(Stephen P. Borgatti, et al 2009, .Network Analysis in the Social Sciences. Science)

Enlaces:

1. www.aulatika.net

2. http://oracleofbacon.org/how.php

Próximo articulo

Las relaciones sociales

Redes sociales en las organizaciones

Redes sociales en las organizaciones

Presentación

1. Introducción

2. ¿Qué es una red social?

3. ¿Por qué es importante estudiar las redes sociales en las organizaciones?

4. El análisis de redes sociales en la gestión de las organizaciones

5. Próximo articulo

1. Introducción

Las redes sociales siempre han existido; si bien la desbordante popularidad del término es muy reciente; consecuencia del éxito de aplicaciones en Internet como Facebook, Twenty, etc... Las relaciones entre seres humanos han formado redes sociales desde el inicio de los tiempos, si bien su consideración como objeto de estudio se inicia con los estudios antropológicos y sociales de autores como Jacob Moreno y sus sociogramas.

Las ciencias de gestión y administración no han sido ajenas a la nueva perspectiva y el análisis de las redes sociales en las organizaciones es en la actualidad, tanto una potente herramienta de gestión, como un nuevo dominio de conocimiento con el que comprender nuestro complejo mundo social. Tras las relaciones interpersonales y las redes que forman están la difusión de conductas, información, conocimientos, ideas, etc. Las Tecnologías de la Información y de las Comunicaciones (TIC) han contribuido al desarrollo de un mundo extraordinariamente rico en relaciones, muchas de ellas registradas en su rastro digital, y han proporcionado una potente capacidad de cómputo con la que estudiar patrones relacionales hasta ahora invisibles e inviables.

En este blog vamos a iniciar una serie de reflexiones relacionadas con el análisis de redes sociales en las organizaciones. Redes sociales con relaciones muy diversas: reales y virtuales, formales e informales, de intercambio de información, de amistad o de hostilidad, de consejo, de creatividad e innovación, etc.

Nuestro foco de interés variará desde la perspectiva individual a la visión global de la red; o en diferentes aspectos críticos, como el desempeño individual o la competencia colectiva. Aunque la secuencia lógica será estudiar inicialmente formulaciones estructurales y estáticas, no descuidaremos las reflexiones dinámicas. Una red social es un organismo en evolución y por tanto la predicción de su desarrollo y comportamiento configura un estimulante campo de investigación para la mejora de la gestión de las organizaciones en los nuevos y complejos entornos digitales de nuestra sociedad.

2. ¿Qué es una red social?

Pero, ¿qué es una red social?. La primera reflexión nos lleva a considerar el amplio uso del término y consecuentemente de su ambigüedad. Muchos pensarán en la película “La Red Social” en la que se narra la historia de los jóvenes fundadores de la popular red social Facebook. Sin demerito de la famosa aplicación de la denominada Web 2.0. (y aun siendo un excelente caso de estudio) utilizaremos el termino red social para referirnos al entramado de las múltiples interacciones entre personas que se producen dentro y entre organizaciones.. Una red social requiere un grupo de personas (actores) que interactúan entre si mediante diferentes tipos de relaciones (amistad, pertenencia, intercambio de información, consejo, discusión de ideas, etc.). Estas relaciones forman configuraciones y patrones relacionales propios de cada organización.

Figura 1. Intercambio de información entre alumnos

El estudio de las diferentes relaciones y sus configuraciones dentro de las organizaciones nos muestra como estas influyen en los desempeños individuales y colectivos. El objeto de este blog será el análisis y reflexión sobre las diversas relaciones y las configuraciones que se dan en las organizaciones. La red social por tanto implica actores y relaciones entre los actores. Transciende a la tradicional evaluación del capital intelectual dentro de una organización. El énfasis se desplaza de los atributos de las personas (competencias, conocimientos, habilidades individuales) a las relaciones sostenidas entre ellas. El análisis de las redes sociales se centra en la relaciones y en los patrones de esas relaciones, los actores dejan de tener valor en si mismos para considerar el valor de las relaciones que los actores mantienen entre si. Como veremos posteriormente la posición de un actor en la red, así como la configuración de la red social global son factores explicativos de su desempeño individual y de la organización en su conjunto.

El estudio de las redes sociales en las organizaciones aporta y se beneficia del conocimiento, métodos y algoritmos de la ciencia de las redes. La universalidad de muchas de las propiedades exhibidas por las diferentes redes tanto naturales como artificiales naturales (físicas, biológicas, eléctricas, Internet, paginas WEB, epidemiológicas, terroristas, transporte, trafico aéreo, etc) esta contribuyendo al intercambio ideas y perspectivas, impulsando el estudio de asuntos hasta ahora intratables.

3. ¿Por qué es importante estudiar las redes sociales en las organizaciones?

Nuestra sociedad actual es una sociedad extremadamente compleja. La evolución del transporte y de las TIC han permitido la intensificación, rapidez y extensión de las interacciones interpersonales; contribuyendo con ello a una complejidad de relaciones hasta ahora desconocida. Muchas organizaciones que fueron estructuradas conforme a principios tayloristas, esencialmente jerárquicos y burocráticos, muy eficaces en su momento, están siendo sometidas a un reto impresionante para adaptarse al nuevo entorno social. Acceder a la información, tomar decisiones, crear y difundir nuevas ideas, innovar, colaborar y competir en el nuevo mundo precisa de estructuras organizativas menos constreñidas por reglas y comportamientos antiguos. Las redes sociales formales e informales que estructuran las organizaciones son el foco de atención de gestores y estudiosos. Siempre interesados en identificar principios que informen sobre las claves del éxito en las organizaciones. El análisis de las redes sociales nos proporciona, en el actual entorno de complejidad social, un marco idóneo para entender como las relaciones que surgen en el contexto de las organizaciones favorecen o dificultan elaborar buenas estrategias y lograr objetivos.

Todos tenemos serias intuiciones de cómo las relaciones sociales pueden sumar o restar en una organización. No obstante, ni el más avispado de los directivos de cualquier organización sería capaz de hacer una descripción con un mínimo acierto de la red social a más de dos pasos relacionales de su propia posición. Es por ello necesario disponer de herramientas de análisis que faciliten una visión global de la estructura y tipo de relaciones en las organizaciones que permitan actuar integrando eficazmente recursos y talentos. La fuerte competencia es incompatible en una organización con personas saturadas, procesos bloqueados o inteligencias sin utilizar. El análisis de redes sociales en las organizaciones nos ayuda a identificar a personas con alta centralidad, cercanía, intermediación y grado de aislamiento facilitando consecuentemente la comprensión de cómo se distribuye el poder, se toman decisiones, se influye o difunden las ideas. A nivel más personal es conveniente citar como directivos a los que se instruyó y desarrollaron una concepción de red social de sus organizaciones alcanzaron mejores niveles de desempeño y retribución en sus carreras profesionales.

4. El análisis de redes sociales en la gestión de las organizaciones.

Este epígrafe resume la esencia y el propósito de este blog, y por tanto su objeto será desarrollado en los próximos artículos. Así revisaremos algunos conceptos básicos en el análisis de redes sociales y sus métricas. Es tradicional plantear inicialmente medidas sobre el posicionamiento individual de los actores dentro de la red, así otras medidas descriptivas de carácter global. Las medidas individuales nos orientan sobre la capacidad de los actores dentro de la red para ejercer el poder, disfrutar de prestigio, acceder al resto de los actores, modular los mensajes dentro de la organización, negociar o coordinar intereses, difundir ideas, etc. Tal como proponen Cross y Prusak en “The people Who Make Oganizations Go-or-Stop” (Harvard Business Review junio 2002) el trabajo real en la mayoría de la compañías es realizado mediante contactos personales. La posición de un actor y configuración de la red determinan su rol. Analizaremos en blog posteriores roles típicos, como: conector central, intermediario, periférico, etc., dentro de una organización (Figura 2).

Figura 2. Posiciones clave en una red social

Los parámetros globales de la red (centralidad, reciprocidad, transitividad, agrupamiento, etc) son de gran utilidad para comparar evoluciones y desempeños, tales como productividad, innovación, etc. dentro y entre organizaciones.

Figura 3. Redes con diferente centralidad

(Stephen P. Borgatti, et al 2009, .Network Analysis in the Social Sciences. Science)

La detección de subredes, o agrupaciones de actores con mayor grado relación con actores dentro del grupo que con actores fuera del grupo reviste gran interés y permite analizar la influencia de factores como la homofilia (semejanza en los atributos de los actores), y otras variables en los mecanismos de generación de relaciones y cohesión de

los grupos.

Figura 4. Comunidades

La red de relaciones en las organizaciones forman frecuentemente comunidades; algunas fácilmente identificables como la pertenencia a un departamento, localización geográfica, etc y otras mucho más sutiles e invisibles pero no por ello de menor interés. Muchas organizaciones fundamentan su capacidad competitiva desarrollando comunidades informales de práctica, aprendizaje o creación de conocimiento como un factor fundamental de sus estrategias empresariales.

El estudio de las redes sociales se extiende más allá del análisis de las relaciones directas, identificando actores cuyas relaciones dentro de la red con otros actores son muy similares, aunque las relaciones entre ellos sean inexistentes. Estas relaciones similares dentro de la red permiten entender comportamientos semejantes de persona sin ningún vínculo social.

Las relaciones entre las personas de una organización son múltiples y de muy diverso tipo: jerarquía, amistad, enemistad, colaboración, consejo, intercambio de información, discusión de ideas, envío de correos, participación en foros, afiliaciones comunes, etc. Estudiar la influencia de unas relaciones en otras facilita diseñar intervenciones para resolver problemas y dificultades dentro y entre organizaciones.

Hasta aquí solo hemos descrito perspectivas de foto fija, una visión estática de las redes sociales. Si bien, tal como comentábamos anteriormente, las organizaciones son sistemas en evolución constante, donde aparecen nuevas relaciones, se fortalecen relaciones antiguas y se debilitan otras. La visión dinámica nos llevara a estudiar la evolución de las redes, así como los factores que influyen en la generación de nuevas relaciones. La predicción de enlaces ofrece perspectivas muy interesantes de aplicación tanto dentro de las organizaciones como hacia fuera de ellas. La predicción de enlaces es de gran utilidad en las actuaciones de marketing y desarrollo de relaciones con clientes actuales y futuros.

Próximo articulo

Redes y Grafos. Nociones básicas

Conectividad y fragmentación

Cuando analizamos una red social son muchas las preguntas que nos hacemos. Para que las respuestas sean útiles es conveniente incluir su finalidad. Por ejemplo, podemos preguntarnos, ¿qué actores son los más centrales?, y recurrir a medidas diferentes para su respuesta: grado, cercanía, intermediación, eigenvector, etc. Medidas todas, sin duda correctas, pero ¿igualmente útiles?. Mejor definir un propósito; así es más claro si manifestamos estar interesados en utilizar la respuesta para hacer que la red deje de ser tal, para deshacerla o reducir su eficacia; o por el contrario para potenciar su desempeño.

En esta ocasión, nos preguntamos siguiendo a Bogartti(*):
Primero: ¿qué actores son los que contribuyen a que se difunda de manera óptima algo en la red?, por ejemplo una idea.
Segundo: ¿sin qué actores la red dejaría de serlo, fragmentándose o colapsando?
A primera vista parecería que ambos grupos son idénticos, sin embargo una reflexión mas detenida nos muestra el error. En el primero de los casos la clave son actores constituyen un grupo con conectividad máxima. La identificación de estos actores es de gran interés para difundir, caso de la salud publica, buenas practicas o hábitos, o para iniciar procesos de cambio en un contexto empresarial.
La segunda pregunta plantea un problema de cohesión, es decir, identificar actores que cuando desaparecen o quedan neutralizados en la red residual fragmentada o con un mínimo de cohesión. El control y tratamiento de una epidemia o el desmantelamiento de una red criminal refleja el valor de la aproximación.
Denominaremos a la primera pregunta el problema de la conectividad y al segundo el problema de la fragmentación. Para le primero de los problemas buscamos identificar un conjunto de actores tales que optimicemos las conexiones no redundantes desde ese conjunto con el resto de la red. Esta optimización presenta variantes, dependiendo si deseamos incluir únicamente conexiones directas o indirectas hasta cierto grado de distancia.
Por otro lado, en el problema de la fragmentación el objetivo puede formularse en términos de como maximizar el numero de subcomponentes en los que se fragmenta la red (ponderando adecuadamente los nodos de cada fragmento) o también de como maximizar las distancias entre los nodos de manera que se reduzca la eficacia en el acceso.

Gestionar redes organizacionales, es dar respuesta a preguntas con finalidad y para ello es imprescindible conocer tanto los principios aportados por la ciencia de las redes, como formular problemas que incluyan objetivos sustanciales para las organizaciones.

(*) Borgatti, Stephen P.. "Identifying sets of key players in a social network". Comput Math Organiz Theor (2006) 12: 21–34

Redes sociales y creatividad

Estudio de investigación en un contexto empresarial sobre la influencia de las relaciones sociales y la estructura de su red en la realimentación de ideas creativas.
Las personas interesadas pueden descargarse en http://aulatika.net/descargas/ , un estudio de investigación realizado, en un contexto empresarial, sobre la influencia de las relaciones sociales y la estructura de su red en la relación de realimentación de ideas creativas
